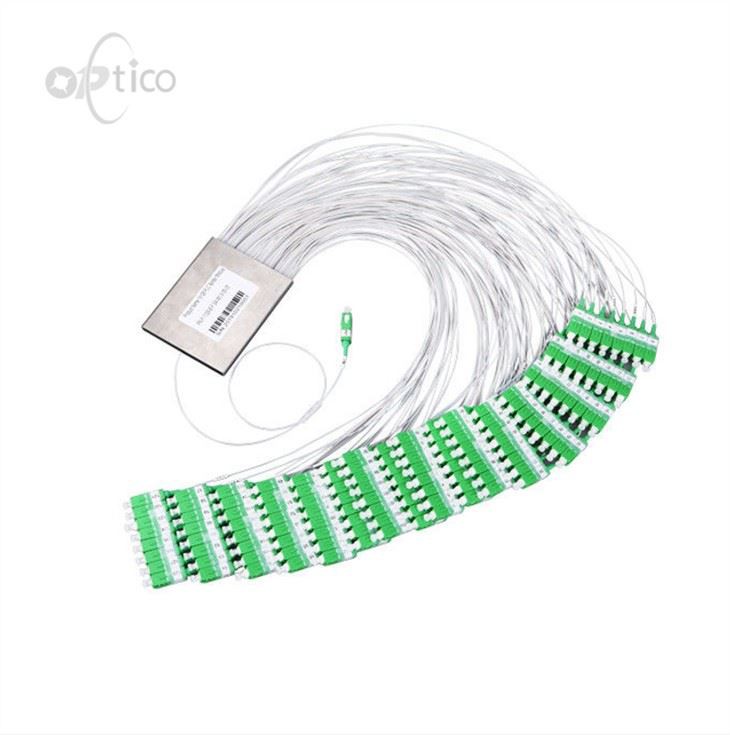

1x128 mini PLC splitter

1x128 Mini PLC Splitter är en slags optisk effektdelningsprodukt gjord med hjälp av plan optisk vågledarteknik på basis av kvartssubstratmaterial.

Skicka förfrågan

1x128 mini PLC splitter

Olika kvotdelare kan fungera olika i nätverket, vilket påverkar delningsförhållandets design i FTTH-nätverk. På det hela taget skulle konfiguration med 1xN splitting ratio-arkitektur användas oftare för FTTH-nätverk och andra PON-nätverk.

Med den snabba tillväxten av FTTx över hela världen har kravet på större delade konfigurationer i nätverk ökat för att betjäna massabonnenter.

OPTICO minityp optisk splitter med 1x128 delade konfigurationer är lite mer komplicerad än 1x4 delade konfigurationer. Enheten har en ingångsterminal och etthundratjugoåtta utgångsterminaler. Dess funktion är att dela en infallande ljusstråle från en enskild ingångsfiberkabel i flera strålar och överföra dem genom etthundratjugoåtta individuella utgående fiberkablar.

Parameter	1x2	1x4	1x8	1x16	1x32	1x64	1x128
Arbetsvåglängd (nm)	1260~1650
Typ av fiber	G657A eller som anpassat
Typisk insättningsförlust (dB)	3.8	7.1	10.4	13.7	17.0	20.3	24.5
Förlustenhetlighet (max)	0.5	0.5	1.0	1.4	1.6	2.0	2.6
PDL (max)	0.2	0.3	0.3	0.3	0.3	0.5	0.8
Avkastningsförlust (dB)	Större än eller lika med 55
Direktivitet (dB)	Större än eller lika med 55
Våglängdsberoende förlust (dB)	Mindre än eller lika med 0.3
Driftstemperatur (grad)	-40~+85

Fördelar

Konfiguration av 1x128, jämnt delad en insignal i 128 utgångsportar
Bred driftvåglängd på 1260~1650nm
Insättningsförlust Mindre än eller lika med 24,5, överlägsen internationella standarder
Returförlust Större än eller lika med 55dB, överlägsen internationella standarder
Gäller för extrema temperaturer från -40 grad till +85 grad

Ansökningar

OPTICO PLC-delare har olika separationskonfigurationer (1×N eller M×N) som används flitigt i PON-nätverk.

Ett av de mest använda scenarierna för splitter är FTTH-nätverken. De typiska FTTH-arkitekturerna inkluderar Optical Line Terminal (OLT) i huvudkontoret, Optical Network Unit (ONU) i användaränden och Optical Distribution Network (ODN) mellan OLT och ONU.
